Кабель-канал Д-041 или Д-054: размещение под столом ZAMM
Как выбрать положение кабель-канала ZAMM: лоток, высокие кронштейны Д-054, зазоры до траверсы и экрана, совместимость с лючком и тумбой.
Как выбрать, установить и убрать кабель-канал?
Нажмите «Убрать провода под стол» под кнопкой «Доступ к розеткам через лючок», в правом столбце. Появится кабель-канал и выбор длины: автоматически, 600, 800, 1000 или 1200 мм. Сначала выберите место лючка. По возможности канал размещается под ним. Длина и положение проверяются с учётом опор, траверс, экранов, тумб и подвеса ПК. Выберите допустимую длину и проверьте строку «Выбран кабель-канал … мм». Выбранное пользователем значение не гарантирует, что длинный лоток поместится: итоговая длина указана в описании. Для удаления канала повторно нажмите «Убрать провода под стол». Лючки и вводы для проводов при этом являются отдельными элементами.Он собирает провода под столешницей и освобождает рабочую поверхность. В примере включено оснащение для проводов; размещение учитывает каркас и аксессуары. Перед заказом проверьте фактическую длину канала в спецификации.
В кабель-канале размещают провода и сетевой фильтр. Для подъёмного стола оставьте запас длины кабелей на полный ход. Сначала проверяется Д-041; если он упирается в траверсу, проверяется совместимость Д-054 с тем же лотком и высокими кронштейнами. Длина и положение проверяются с учётом тумб, экранов, лючков и подвеса ПК.

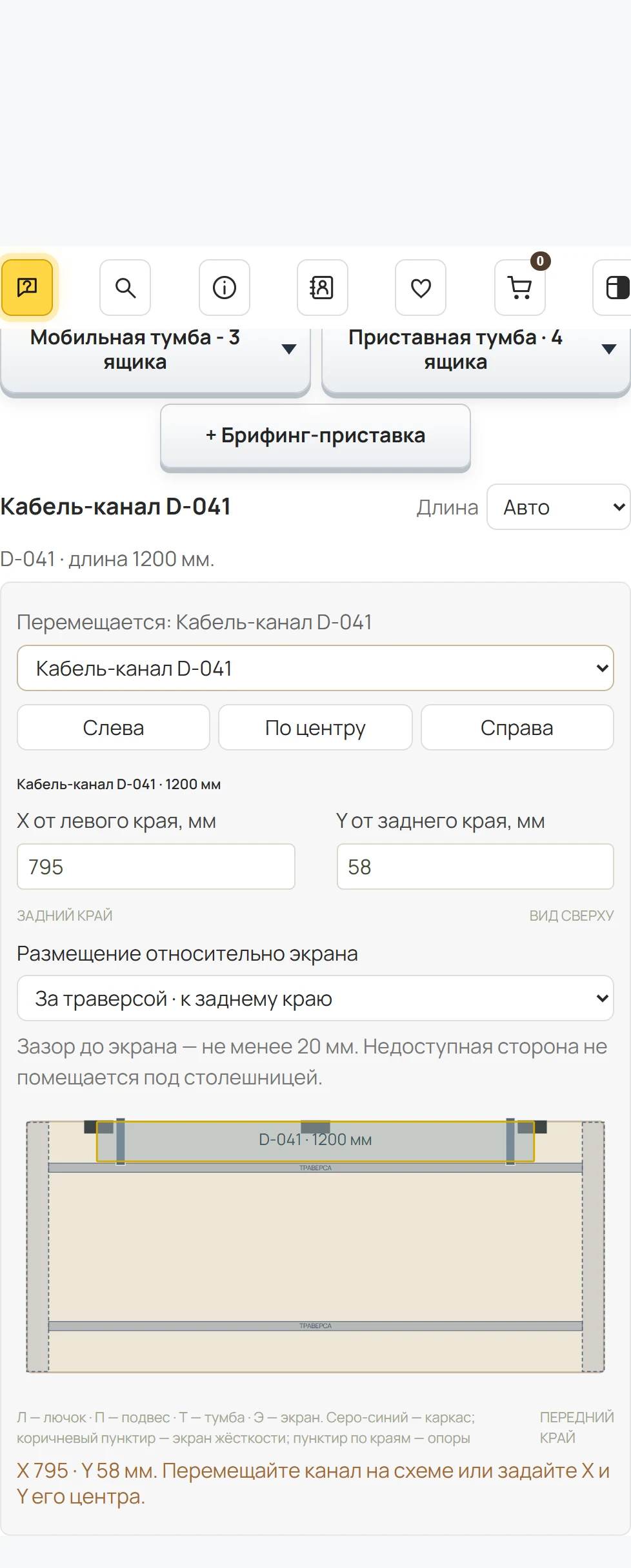

Максимальная длина зависит от расстояния между опорами, положения тумб, траверс и экранов. Также учитывается возможность разместить канал под лючком. Подсказка сообщает выбранную длину и факторы её выбора.
Выберите «Кабель-канал Д-041» в списке над схемой. Здесь появятся кнопки «Слева», «По центру», «Справа» и «К лючку», а также поля X/Y. При выборе лючка кнопки канала скрываются. Ручное положение сохраняется; «К лючку» возвращает автоматическое размещение возле лючка. Если показан переключатель относительно препятствия, выберите «Перед экраном / траверсой» со стороны сидящего или «За экраном / траверсой» ближе к заднему краю. Если за экраном места нет, переключатель сторон скрывается. Для наклонного экрана учитывается его часть на высоте оснащения, а не полная проекция нижней части. Зазор сохраняется. После смены материала щита жёсткости конфигуратор повторно подбирает ближайшее допустимое заднее положение лючка и кабель-канала. При конфликте Д-041 с траверсой проверяется вариант Д-054 с более высокими кронштейнами. Это автоматический подбор крепления; отдельной обязательной кнопки «Д-054» нет. Фактический код виден в заголовке кабель-канала. Более высокое крепление не отменяет ограничения: лоток и кронштейны должны обходить остальные детали. Если под лючком места нет, попробуйте меньшую длину либо другое допустимое положение и проверьте предупреждения.
По возможности кабель-канал размещается под лючком. Его длина и положение учитывают опоры, траверсы, экраны, тумбы и другое оснащение. Если более короткий канал позволяет разместиться под лючком, конфигуратор может выбрать его. Проверьте схему установки: допустимость зависит от модели и размеров стола.
Сначала проверьте предполагаемый выход проводов на столешнице, затем положение лючка и канала на общей схеме. Конфигуратор старается разместить канал под лючком и учитывает препятствия. Если задняя зона занята траверсой или экраном, рассмотрите предложенные допустимые варианты перед ними и сравните результат в виде снизу.
В этой зоне могут находиться крепления экрана, опора, траверса или тумба. Конфигуратор старается расположить канал под лючком, но допустимая длина и смещение зависят от препятствий. Проверьте ближайшую возможную позицию, а при необходимости перенесите сам лючок и снова оцените общий маршрут проводов.
Лючок находится в столешнице, а кабель-канал располагается ниже неё: такое наложение на плане может быть полезным для прямого прохода проводов. Но крепления и другие элементы всё равно должны размещаться допустимо. Отличайте ожидаемое наложение на виде сверху от сообщения о реальном пересечении.
Конфигуратор проверяет лоток и крепления относительно траверс, экранов, тумб, подвеса ПК и лючка. Если заданная точка занята, подбирается доступное положение. Например, у Формата ТР 1390 × 995 мм канал вблизи задней траверсы может сместиться с Y=65 на Y=60 мм, сохраняя длину 1200 мм. При другом оснащении результат может отличаться.
Размеры столешницы в примере указаны для экономичного раскроя. Соответствующие значения стандартного раскроя: 995 → 1000, 1390 → 1400 мм. Выберите режим в разделе «Габариты»; высота, толщина и размеры оснащения от этого переключателя не меняются.
Лоток одинаковый; у Д-054 более высокие кронштейны. Сначала подбирается безопасное положение Д-041. Д-054 рассматривается при конфликте с траверсой, но высокий кронштейн сам тоже должен обходить каркас. Замена на Д-054 не гарантирует совместимость: проверяются лоток, перемычка и подвесные части креплений.
Кабель-канал Д-041 крепится к столешнице саморезами. Места крепления обозначают наколками с нижней стороны столешницы: острое сверло для сквозного сверления используется для нанесения меток, без сверления столешницы насквозь. Отверстия Ø7 на схеме Д-041 относятся к металлическому кронштейну, а не к столешнице.
Можно ли поставить кабель-канал перед экраном или за экраном Нильса?
У Нильса ST и PRO кабель-канал можно разместить перед экраном, со стороны сидящего, или за экраном. В оснащении выберите сторону экрана. Подбор проверяет место, смещает или укорачивает канал при необходимости. У Нильса PRO учитывается телескопический растомат и положение щита во всём диапазоне подъёма крышки в визуализации.Настроить стол в 3D · Все вопросы помощника
Как добавить, переместить и удалить лючок Д-039?
В разделе «Оснащение» нажмите «Доступ к розеткам через лючок». Выберите нужный лючок в списке или на схеме. Его можно перетаскивать или задавать координаты центра X и Y в миллиметрах. Можно установить до трёх лючков при наличии допустимых мест. Флажок «Открыть крышку лючка» меняет состояние крышки; для удаления используйте × у нужного экземпляра.
Стандартные положения лючка — слева, по центру и справа. У столов с экраном предусмотрены два ряда: перед экраном и за ним, до шести точек. На схеме зелёным пунктиром показаны только доступные положения с учётом каркаса, экранов, тумб и креплений. Невыполнимые точки скрыты, недоступные кнопки затемнены. Нажмите на точку или переместите лючок к ней. Если расстояние между центрами меньше 50 мм, лючок автоматически привяжется к ближайшей доступной стандартной точке. Правило действует для всех моделей с поддержкой лючка. Кнопка «У заднего края» выбирает ближайшую к заднему краю доступную стандартную точку; установка с пересечениями не допускается.
Зелёный лючок означает стандартное положение: врезка включена в стоимость. Оранжевый — нестандартное положение: доплата 2 000 ₽ за каждый нестандартный лючок на каждом столе. Например, два нестандартных лючка на трёх столах — 12 000 ₽. Индивидуальное расположение требует отдельной разметки и подготовки врезки. Доплата отображается в расчёте и передаётся вместе с заказом; перемещение кабель-канала доплаты за врезку не добавляет.
На брифинг-приставке стандартом считается центр с поворотом 0° или 90°, если не мешают крепления. Остальные положения лючка на брифинге считаются нестандартными. У Golf лючок устанавливается на основной столешнице, а не на брифинге.
